- 產品名稱：投入式液位變送器
- 添加時間：2017-03-24 10:51:32
- 推薦度：
投入式液位變送器是基于所測液體靜壓與該液體高度成正比的原理，采用擴散硅或陶瓷敏感元件的壓阻效應，將靜壓轉成電信號。經過溫度補償和線性校正。轉換成4-20mADC標準電流信號輸出。該產品的傳感器部分可直接投入到液體中，變送器部分可用法蘭或支架固定，安裝使用極為方便。投入式液位變送器廣泛應用于石油、化工、電廠、城市供排水、水文勘探等領域的水位和液位的測量與控制。

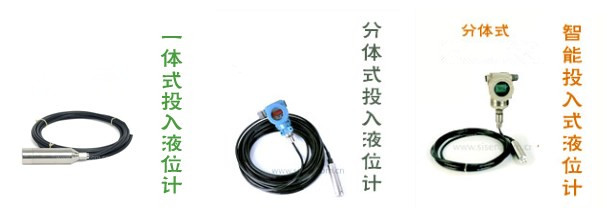

投入式液位變送器分別是：一體式投入液位計，分體式投入液位計，智能投入式液位計。
投入式液位變送器產品特點：
分體式結構:投入液體中的傳感器部分為全密封不銹鋼結構，電子線路部分殼體為鑄鋁結構，便于調校和接線
一體化結構:傳感器與放大電路均在不銹鋼全密封殼體內，無需外部調校
傳感器外殼的防護等級為IP68，接線盒的防護等級為IP65
該產品由高性能壓力傳感器作為測量元件，精度高、體積小、使用方便、抗干擾能力強、可靠性高、穩定性好、靈敏度高、防水、抗結露
免維護，安裝、調試方便，直接投入水中以測量出變送器末端到液面的液位高度。
投入式液位變送器工作原理：
用靜壓測量原理：
當液位變送器投入到被測液體中某一深度時，傳感器迎液面受到的壓力公式為：Ρ=ρ.g.H+Po
式中：
P：變送器迎液面所受壓力
ρ：被測液體密度
g：當?shù)刂亓铀俣?br/> Po：液面上大氣壓
H：變送器投入液體的深度
同時，通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔，再將液面上的大氣壓Po與傳感器的負壓腔相連，以抵消傳感器背面的Po，使傳感器測得壓力為：ρ.g.H，顯然,通過測取壓力P，可以得到液位深度。
投入式液位變送器技術指標：
測量范圍：0.3～110m
精度：0.2、0.5、1.0級
工作溫度：-20～80℃
輸出信號：二線制4～20mADC
電源電壓：標準24VDC（12～36VDC）
不靈敏區：≤±1.0%FS
負載能力：0-600Ω
相對溫度：≤85%
防護等級：IP68
防爆標志：ExiaⅡCT4-7 投入式液位變送器選型表：
型號 | 說明 | ||||||||||
類別 | 1 | 纜式 | |||||||||
2 | 桿式(傳感器裝在底部，接觸介質) | ||||||||||
3 | 防腐式 | ||||||||||
4 | 導壓桿式(傳感器裝在上部，不接觸介質) | ||||||||||
過程連接形式 | T | 支架安裝 | |||||||||
N | 法蘭安裝 | ||||||||||
Y | 螺紋安裝 | ||||||||||
傳感器連接材料 | 1 | 304 | 桿式 | ||||||||
2 | 316 | ||||||||||
3 | 316L | ||||||||||
4 | 丁晴橡膠與聚氯乙烯復合物 | 纜式 | |||||||||
5 | 聚四氟乙烯，(聚丙烯法蘭) | ||||||||||
防爆方式 | O | 不防爆 | |||||||||
E | 本安防爆Exia ⅡCT6 | ||||||||||
顯示方式 | O | 不帶現場批示 | |||||||||
Z | 帶電流表指示(0-100%刻度) | ||||||||||
X | 帶現場顯示 | ||||||||||
配重情況 | O | 無需配重 | |||||||||
W | 需要配重 | ||||||||||
-□ | 安裝高度 | ||||||||||
-□ | 測量高度 | ||||||||||
-□ | 被測介質密度(g/cm3) | ||||||||||
1、由于罐底或艙底易沉積污泥、油渣等物，建議將測量探頭離開罐（艙）底一定高度，以免雜物堵塞探頭。
2、在介質波動較大，導氣電纜很長的情況下，對探頭應采用套筒將其固定，以防探頭擺動而影響測量精度。
3、變送器側面安裝時，導氣電纜彎曲半徑應大于10厘米，避免彎曲過度而將導氣電纜損壞。
4、變送器接地端子應可靠接地，電源屏蔽線應與其相連。
5、測量易爆危險品時，須***嚴格按照GB3836.1-83《爆炸性環境用防爆電器設備通用要求》和GB3836.4-83《本質安全型電路和電氣設備“i”》中的有關規定進行安裝。
6、液位計安裝在靜止的深井、水池中時，通常把內徑Φ45mm左右的鋼管（不同高度打若干小孔，以便水通暢進入管內）固定于水中，然后將變送器放入鋼管中即可使用。
7、測量流動或有攪拌的液體的液位時，通常把內徑Φ45mm左右的鋼管（在液體流向的反面不同高度打若干小孔，以便水通暢進入管內）固定于水中，然后將變送器放入鋼管中即可使用。
8、變送器的安裝方向為垂直，安裝位置應遠離液體出入口及攪拌器。
9、在有較大振動的使用場合，可在變送器上纏繞鋼絲，利用鋼絲減震，以免拉斷電纜線
使用注意事項：
1、使用中發現異常，應關掉電源，停止使用，進行檢查或向技術部聯系
2、接供電電源時應嚴格按照華江自動化接線說明進行連接。
3、液位變送器運輸、儲存時應恢復原包裝，存放在陰涼、干燥、通風的庫房內。
