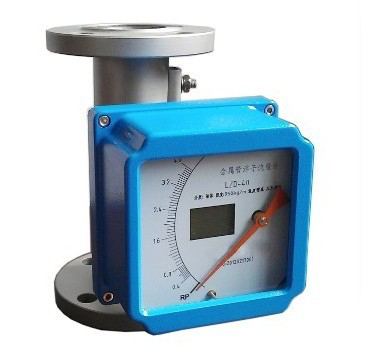

- 產品名稱：LC流量計
- 添加時間：2018-03-24 17:25:48
- 推薦度：
流量計又分為有差壓式流量計、轉子流量計、節流式流量計、細縫流量計、容積流量計、電磁流量計、超聲波流量計等。按介質分類：液體流量計和氣體流量計。
流量測量方法和儀表的種類繁多，分類方法也很多。2011年以前可供工業用的流量儀表種類達60種之多。品種如此之多的原因就在于沒有一種對任何流體、任何量程、任何流動狀態以及任何使用條件都適用的流量儀表，但是隨著時代的進步，這個科技大爆炸的時代里，終于出現了一個新產品-質量流量計，質量流量計適用于任何流體、任何量程、任何流動狀態以及任何使用條件，只是價格比較昂貴，無法在所以工業中都得普及。
舊式的60多種流量儀表，每種產品都有它特定的適用性，也都有它的局限性。按測量對象劃分就有封閉管道和明渠兩大類；按測量目的又可分為總量測量和流量測量，其儀表分別稱作總量表和流量計。
此外，按測量原理可分為如下幾個大類：
1、力學原理：屬于此類原理的儀表有利用伯努利定理的差壓式、轉子式；利用動量定理的沖量式、可動管式；利用牛頓二定律的直接質量式；利用流體動量原理的靶式；利用角動量定理的渦輪式；利用流體振蕩原理的旋渦式、渦街式；利用總靜壓力差的皮托管式以及容積式和堰、槽式等等。
2、電學原理：用于此類原理的儀表有電磁式、差動電容式、電感式、應變電阻式等。
3、聲學原理：利用聲學原理進行流量測量的有超聲波式．聲學式（沖擊波式）等。
4、熱學原理：利用熱學原理測量流量的有熱量式、直接量熱式、間接量熱式等。
5、光學原理：激光式、光電式等是屬于此類原理的儀表。
6、原子物理原理：核磁共振式、核輻射式等是屬于此類原理的儀表．
7、其它原理：有標記原理（示蹤原理、核磁共振原理）、相關原理等。
本文按照目前流行、廣泛的分類法分別來闡述各種流量計的原理、特點、應用概況及國內外的發揮在那情況：
靶式
靶式流量計是基于力學原理的一種流量計，它在工業上的開發應用已有數十年的歷史。新型SBL靶式流量計是在傳統靶式流量計的基礎上，隨著新型傳感器、微電子技術的發展研制開發成的新型電容力感應式流量計，它既有孔板、渦街等流量計無可動部件的特點，同時又具有很高的靈敏度、與容積式流量計相媲美的準確度，量程范圍寬。[3]
zg****于20世紀70年代開發電動、氣動靶式流量變送器它是電動、氣動單元組合儀表的檢測儀表。由于當時力轉換器直接采用差壓變送器的力平衡機構，這種流量計使用時不免帶來力平衡機構本身所造成的諸多缺陷，如零位易漂移，測量精 確度低，杠桿機構可靠性差等。由于力平衡機構性能不佳的拖累，靶式流量計本身的許多優點亦未能得有效的發揮，至今用戶對舊靶式流量計的不良印象仍未消除。
新型SBL靶式流量計的力轉換器采用應變式力轉換器，它******消除了上述力平衡機構的缺點，新型靶式流量計還把微電子技術和計算機技術應用到信號轉換器和顯示部分，流量計具有一系列優點，相信今后在眾多流量計中發揮重要的作用。
差壓式
差壓式流量計是根據安裝于管道中流量檢測件與流體相互作用產生的差壓，已知的流體條件和檢測件與管道的幾何尺寸來計算流量的儀表。
差壓式流量計由一次裝置(檢測件）和二次裝置（差壓轉換器和流量顯示儀表）組成。通常以檢測件形式對差壓式流量計分類，如孔板流量計、文丘里流量計、均速管流量計、皮托管原理式-畢托巴流量計等。
二次裝置為各種機械、電子、機電一體式差壓計,差壓變送器及流量顯示儀表。它已發展為三化（系列化、通用化及標準化）程度很高的、種類規格龐雜的一大類儀表，它既可測量流量參數，也可測量其它參數（如壓力、物位、密度等）。
差壓式流量計的檢測件按其作用原理可分為：節流裝置、水力阻力式、離心式、動壓頭式、動壓頭增益式及射流式幾大類。
檢測件又可按其標準化程度分為二大類：標準的和非標準的。
所謂標準檢測件是只要按照標準文件設計、制造、安裝和使用，無須經實流標定即可確定其流量值和估算測量誤差。
非標準檢測件是成熟程度較差的，尚未列入******標準中的檢測件。差壓式流量計是一類應用廣泛的流量計，在各類流量儀表中其使用量占居******。由于各種新型流量計的問世，它的使用量百分?jǐn)?shù)逐漸下降，但目前仍是重要的一類流量計。
差壓式流量計流體體積流量公式為：
v=aA √2/j(p-q)
v--體積
j--液體密度
a--流量系數，與流道尺寸 取壓方式和流速公布有關
A--孔板開孔面積
p-q--壓力差
優點：
（1）應用多的孔板式流量計結構牢固，性能穩定可靠，使用壽命長；
（2）應用范圍廣泛，至今尚無任何一類流量計可與之相比擬；
（3）檢測件與變送器、顯示儀表分別由不同廠家生產，便于規模經濟生產。
缺點：
（1）測量精度普遍偏低；
（2）范圍度窄，一般僅3:1~4:1；
（3）現場安裝條件要求高；
（4）壓損大（指孔板、噴嘴等）。
注：一種新型產品：引進美國航天航空局而開發的平衡流量計，這種流量計的測量精度是傳統節流裝置的5-10倍，永 久壓力損失1/3。壓力恢復快2倍，小直管段可以小至1.5D，安裝和使用方便，大大減少流體運行的能力消耗。
